Drehkolbenpumpen
Grundbegriffe
Drehkolbenpumen sind eine spezielle Form der Verdrängerpumpen. Sie fördern Flüssigkeit durch sich drehende Drehkolben.
Drehkolbenpumpen sind im THW weniger verbreitet. Wir finden Sie nur in den Großpumpen der Firma Börger.
Funktionsweise

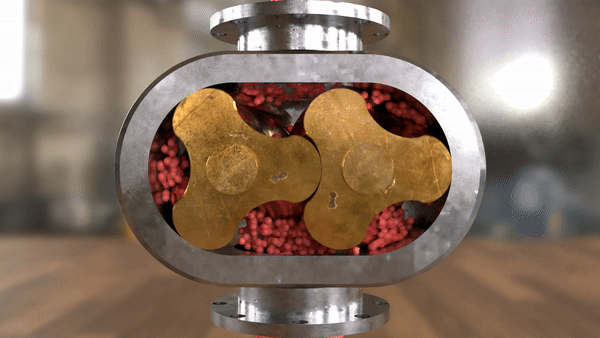

Drehkolbenpumpen funktionieren nach dem Verdrängerprinzip. Sie fördern Flüssigkeit durch sich drehende Drehkolben. Die sich in den Hohlräumen befindende Flüssugkeit wird durch die Drehung der Kolben von der einen auf die andere Seite der Pumpe gefördert.
Quelle: tec-science
Drehkolbenpumpen sind zwangsverdrängende Pumpen, das bedeuted: Was vorne rein geht MUSS hinten wieder raus.
Aufbau
Die Pumpenwelle überträgt die Drehung der Motorwelle auf die Drehkolben.
Das Gleichlaufgetriebe sorgt dafür, dass die Wellen des oberen und unteren Drehkolbens in entgegengesetzter Richtung drehen.
Die Wellenlager halten die Pumpenwellen in Position.
Die Drehkolben fördern das Fördermedium an der Außenseite entlang des Gehäuses von der Saug- zur Druckseite. In der Mitte dichten sie sich gegenseitig ab.
Das Gehäuse schließt die Pumpe nach außen ab.
Die Gleitringdichtungen dichten die rotierenden Pumpenwellen gegen das stehende Gehäuse ab. Die Dichtflächen bestehen aus extrem glatten Graphitplatten mit einem trennenden Flüssigkeitsfilm dazwischen. Im Betrieb übernimmt das Fördermedium diese Funktion; im Trockenlauf wird eine Quenchflüssigkeit eingesetzt.
Die neueren Börger-Pumpen im THW (Börger 25.000 und Börger 5.000 ab Bj. 2007) haben zusätzlich Verschleißplatten auf allen Kontaktflächen zwischen Drehkolben und Gehäuse.
Bauarten
Drehkolben gibt es mit den verschiedensten Formen und -anordnungen. Die Drehkolben bestehen entweder aus NBR (Acrylnitril-Butadien-Kautschuk)/Nitrilkautschuk, Edelstahl oder einer Mischung aus Beidem. Hier werden nur ein paar Beispiele aufgeführt.
Gerade 2 flügelige Drehkolben
Die einfachste Bauart von Drekolben. Die Bauart mit Metallkern und einer Ummantelung NBR macht die Pumpe besonders beständig gegen aggressive und abrasive Medien (Basen und Laugen). Die lineare Bauart sorgt allerdings dafür, dass das Medium sehr schwallartig gefördert wird. Man spricht hier von einem Pulsieren der Pumpe.
Gewendelte 2 flügelige Drehkolben
Das wendeln der Pumpe wirkt gegen das starke Pulsieren. Die Bauart aus Edelstahl macht die Pumpe sehr unempfindlich gegenüber größeren Fremdkörpern.
Gewendelte 3 flügelige Drehkolben
Durch die 3 Flügel wird die Pumpe nochmals unempfindlicher gegenüber Fremdkörpern und das Pulsieren wird nochmals reduziert. Die abnehmbaren Dichtleisten ermöglichen eine einfache Wartung der Pumpe und einen einfachen Austausch von Verschleisteilen.
